Wissenschaftler am KIT entwickeln neue Umformtechnik
Glassomer: Glas wie Kunststoff bearbeiten
von Redaktion,
Reines Quarzglas ist hoch transparent und sehr resistent gegenüber thermischen, physikalischen und chemischen Einwirkungen – optimale Voraussetzungen für den Einsatz in der Optik, der Daten- oder Medizintechnik. Für eine effiziente und qualitativ hochwertige Bearbeitung fehlen jedoch geeignete Verfahren. Wissenschaftler am Karlsruher Institut für Technologie (KIT) haben eine Formgebungstechnik entwickelt, mit der sie Quarzglas wie Kunststoff strukturieren können: Glassomer.
„Hochreines Quarzglas und seine hervorragenden Eigenschaften mit einer einfachen Technologie zu dessen Strukturierung zu verbinden, ist seit jeher eine riesen Herausforderung“, erklärt Dr. Bastian E. Rapp, Leiter der interdisziplinären Forschergruppe NeptunLab am Institut für Mikrostrukturtechnik (IMT) des KIT. Für die industrielle Glasbearbeitung entwickeln Rapp und sein Team neue Verfahren. „Statt Glas auf bis zu 800 Grad Celsius zu erhitzen und dann in Form zu bringen oder Teile von Glasblöcken mittels Laserbearbeitung oder Ätzen zu strukturieren, setzen wir an den kleinsten Glas-Teilchen an“, berichtet der Maschinenbauingenieur.
Anzeige

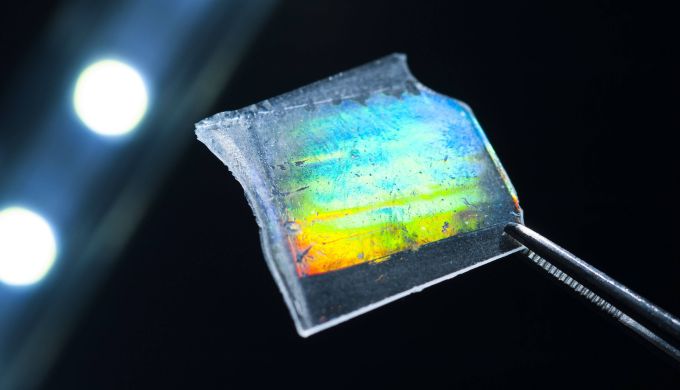

Glassomer kann wie Kunststoff gefräst, gedreht, gelasert oder in CNC-Maschinen bearbeitet werden (Foto: Markus Breig, KIT)
Mix aus Glaspartikeln und Kunststoff
Die Wissenschaftler rühren Glaspartikel in der Größe von 40 Nanometern in flüssigen Kunststoff ein, formen das Gemisch wie „einen Sandkuchen“ und härten es durch Erwärmung oder Belichtung zu einem Feststoff aus, der zu 60 Prozent aus Glaspartikeln und zu 40 Prozent aus Kunststoffpartikeln besteht. Die Polymere wirken dabei wie ein Kleber, der die Glaspartikel an der richtigen Stelle festhält und so die Form fixiert.

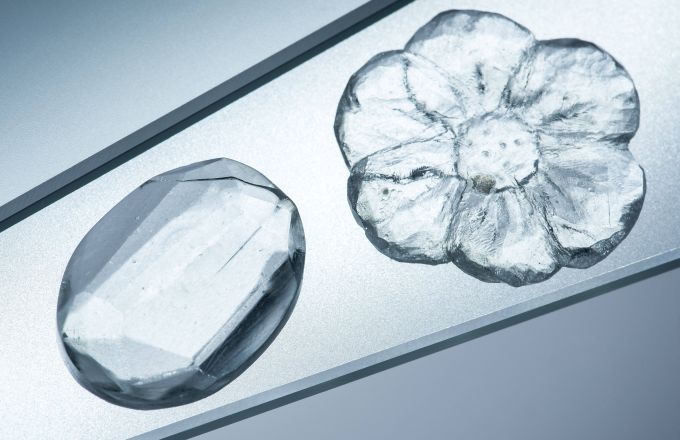

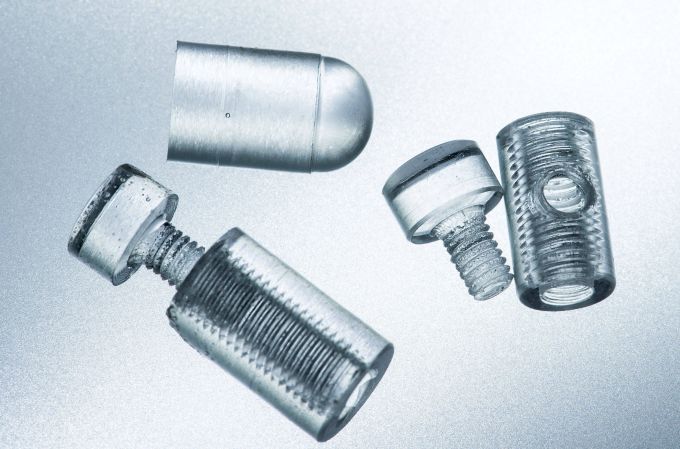

Mit Glassomer können Glaskomponenten wie diese durch Schnitzen hergestellt werden (Fotos: Markus Breig, KIT)
Dieses „Glassomer“ kann wie ein herkömmlicher Kunststoff gefräst, gedreht, gelasert, oder auch in CNC-Maschinen bearbeitet werden. „Wir öffnen die gesamte Bandbreite der Polymerumformtechnik für Glas“, betont Rapp. Für die Herstellung von hochleistungsfähigen Linsen, die unter anderem in Smartphones zum Einsatz kommen, fertigen die Wissenschaftler zum Beispiel eine Stange aus Glassomer, aus der sie die Linsen heraus drehen.
Für ein hochreines Quarzglas müssen sie die Polymere im Komposit wieder entfernen. Hierfür werden die Linsen in einem Ofen bei 500 bis 600 Grad Celsius erhitzt. Der Kunststoff verbrennt dabei vollständig zu CO2. Um die hierbei entstehenden Lücken im Material zu schließen, werden die Linsen bei 1.300 Grad Celsius gesintert, ein Prozess, bei dem sich die verbleibenden Glaspartikel zu porenfreiem Glas verdichten.
Abb.: Neptun- Lab
Besser als Spezialkunststoff
Dieses Formgebungsverfahren ermögliche die Herstellung von Materialien aus hochreinem Glas für all jene Anwendungen, für die bisher lediglich Kunststoffe eingesetzt werden können. Das biete der glas-verarbeitenden Industrie ebenso neue Möglichkeiten wie der optischen Industrie, der Mikroelektronik, Biotechnologie und Medizintechnik. „Das Verfahren eignet sich für die Massenproduktion und macht Quarzglas in der Herstellung und im Einsatz billiger, nachhaltiger und energieeffizienter als Spezialkunststoff“, erklärt Rapp.
Es ist die dritte Innovation für die Bearbeitung von Quarzglas, die das NeptunLab auf der Basis eines flüssigen Glas-Polymer-Gemischs entwickelt hat. 2016 war es den Wissenschaftlern bereits gelungen, die Mischung in Formen auszuhärten, 2017 für den 3-D-Druck und damit für die additive Fertigung nutzbar zu machen. Die Forschergruppe wird im Rahmen des Nachwuchswettbewerbs „NanomatFutur“ vom Bundesministerium für Bildung und Forschung von 2014 bis 2018 mit 2,8 Millionen Euro gefördert und will „Glassomer“ nun über eine Ausgründung auf den Markt bringen.
Originalpublikation
F. Kotz, N. Schneider, A. Striegel, A. Wolfschläger, N. Keller, M. Wor-gull, W. Bauer, D. Schild, M. Milich, C. Greiner, D. Helmer, B. E. Rapp: “Glassomer: Processing Fused Silica Glass like a Polymer”, Advanced Materials, 2018: https://online-library.wiley.com/doi/epdf/10.1002/adma.201707100
